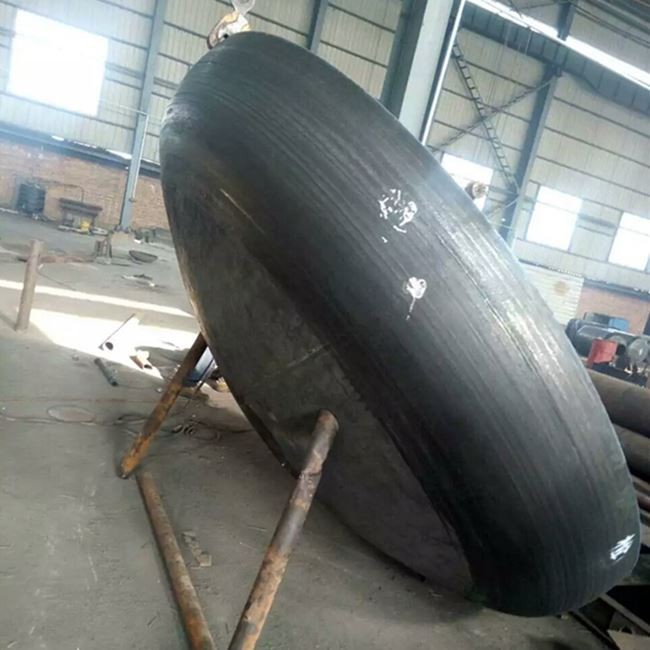

Titanju Ellittika Disshed Kap

Titanju Kap Emisferiku Dixx

Proċess ta 'dipressjoni

Ladarba l-pjanċa tinqata 'f'ċirku (bl-użu ta' cutter ċirkolari, laser, plażma jew metodi oħra), il-pjanċa li tirriżulta hija ffurmata taħt l-istampa u tkun inkurunata bil-pjanċa b'impatti multipli fuq il-wiċċ kollu.

Sabiex isiru tipi u dijametri differenti ta 'truf tad-diska, pressa tad-diska għandha tkun mgħammra b'sett ta' forom b'raġġi differenti. Il-proċess tas-servizz huwa pjuttost bil-mod. Skont id-daqs u l-materjal tal-pjanċa, ġeneralment tieħu diversi sigħat. Dan il-proċess jista 'jiġi awtomatizzat bl-użu ta' manipulatur CNC. Huwa possibbli li ssib pressa b'CNC, li tista 'timmaniġġja aktar minn 10 xaftijiet u tista' taħdem awtomatikament għal diversi sigħat.

Minbarra l-awtomazzjoni, fattur importanti ieħor fil-proċess tat-teħid tad-disk huwa l-veloċità. L-istampa b'żewġ veloċità tista 'żżid ħafna l-output.

Il-punch tagħfas il-biċċa tax-xogħol kontinwament. Dan ifisser li l-istruttura tal-istampa tad-diska hija affettwata faċilment mill-għeja materjali; Għalhekk, il-ħajja ta 'l-istampa ddisinjata biex tiffranka l-ispiża tista' tkun qasira ħafna, u turi l-ewwel xquq ta 'l-istruttura fi żmien qasir ħafna. L-istampa ddisinjata b'HPT għandha reżistenza aħjar għall-għeja. Dan id-disinn jikkonsisti f'erba 'partijiet ewlenin: raġġ ta' fuq, raġġ ta 'isfel u żewġ kolonni. Iż-żewġ travi huma konnessi mal-kolonna permezz tal-virga tal-ġibda tal-preload idrawliku. Meta mqabbla mal-iwweldjar tal-ħjata jew boltijiet, dawn il-vireg tal-irbit jistgħu jirreżistu aħjar l-istress kontinwu, sabiex jipprovdu aktar elastiċità lill-istruttura.

Tarf multi center dished

Tarf dixx speċjali huwa użat ħafna fil-manifatturi tal-korp tal-bottijiet tat-trakk: tarf multi center dished. Dawn it-truf f'forma ta 'diska huma ġeneralment magħmula minn aluminju jew azzar li ma jissaddadx u huma ġeneralment magħmula minn pjanċi rqaq sa 6 mm. Din il-ħxuna tippermetti l-formazzjoni ta 'truf multi center dished bl-użu ta' teknika msejħa hydroforming.

Irjus dixx għandhom dixx b'raġġ fiss (CR), li d-daqs tiegħu jiddependi mit-tip ta 'ras torisferika. It-tranżizzjoni bejn iċ-ċilindru u d-dixx tissejjaħ l-għaksa. L-għaksa għandha forma torojdali.

D0=dijametru estern tar-ras; Dijametru intern tar-ras Di =; CR=ir-raġġ tal-kuruna

KR=raġġ tal-għaksa; SF=għoli tal-ħanek dritti; DH=fond tad-dixx

THi=għoli totali intern tar-ras; t=ħxuna tal-ħajt

(Kap tad-dixx tat-titanju) DIN28013:

Stampi dettaljati:

Applikazzjonijiet tal-Kapijiet tad-dixx tat-titanju:

 Ipproċessar tal-prodott:

Il-wiri tal-fabbrika tagħna:

Prodotti tat-titanju relatati:
